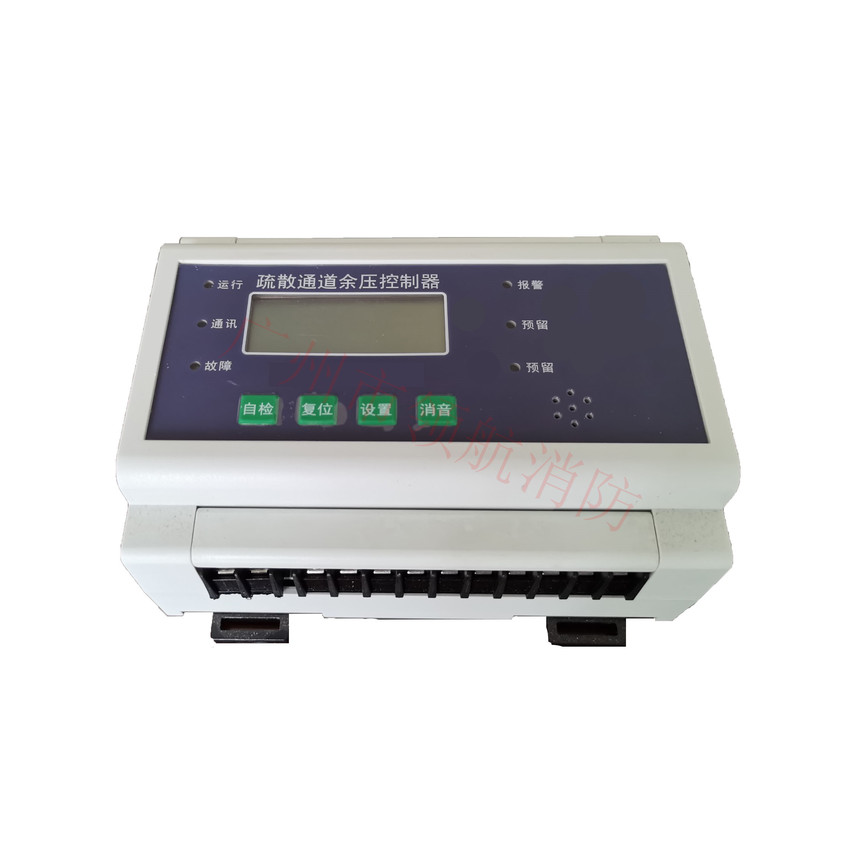

产品名称：疏散通道余压控制器

一、疏散通道余压监控器参数设置

复位--上调数值（上翻）以及对本设备复位；

设置-菜单及参数设置和确认、移位；

自检一一返回及退出参数设置和对本设备自检；

消音--下调数值（下翻）及对本设备消音。

1.1功能设置

在主显示界面，按“设置”键，松开后，进入“请输入密码”一一密码认 证界面，按“复位”（递增）或者“消音”（递减）进行密码输入，每输入 一位密码后都必须按“设置”键，跳转下一位密码输入，默认密码为

“0002”，输入完成后按一下“设置”键跳到“确认”处，再按“设置 键”确认后，进入系统参数设置界面（如图一）。（注：如果输入密码结束 后，按“设置”键，界面返回主显示界面，则表示密码输入不正确。）

1.2主要技术参数

1.3应用说明

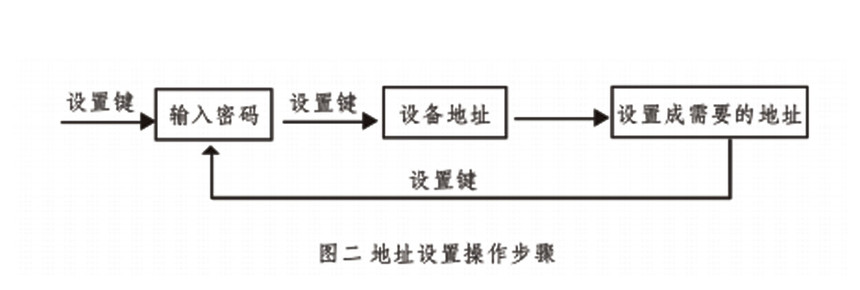

下面我们以地址设置为例，具体操作说明如下图（图二）：

使用“设置键（确认）”、“复位（递增）”、“消音（递减）”来完成操作，例 如：原地址为015号，需要设置成023号，进入到设备地址栏，显示为015,

“0”在闪烁，按一下“设置”跳到第二位，看见“1”在闪烁，然后按一下

“复位”键，原有“1”自加为“2”，再按一下“设置”键，跳到第三位， 看见“5”在闪烁，然后按一下“消音”键，原有“5”变为“4”，再按 一下“消音”键，变为“3”，（递增/递减以此类推），再按一下“设置” 键，跳到“确认”处，再按一下“设置”键，返回系统参数设置界面，地址

1.4端子接线图

端子说明：

4-7:预留，1-2:通讯，接余压传感器,不分正负极；

8、9：通讯接口，上传到主机数据；

18-24:接泄压阀执行器；13、14：系统供电DC24V洪他为预留口。

二、保修与返修

1、 本产品保质期为贰年，对因其设计、材料和工艺缺陷引起的故障实行免费 质量保证。如经认定产品符合上述质保条件，供应商将免费修复和更换。

2、 产品的问题不属于免费质保范围：

2.1由于安装、使用、储存不正确引起的损坏；

2.2超出产品规定的非正规操作和应用条件；

2.3由非公司授权的机构或人员修理后的设备；

2.4超出免费质保设备；

2.5超出额定电压范围引起的损坏；

2.6不可抗拒的自然灾害引起的损坏；

2.7水灾或火灾引起的损坏。

3、 返修时，填写申请表，与返修改产品一起寄到厂家；

4、 正确描述各类产品异常情况，视情况予以区分；

5、 收件方的收件人，保持手机/固定电话正常接听，地址务必清楚详细；

6、 维修产品寄送件时，请妥善包装。避免运输中碰撞、挤压、淋雨等导致新 4 生问题。

警告

1、 系统正常投入使用后，定期检查系统运行情况，确保正常监控状态

2、 出现异常情况时，若无法排除请记录故障现象，及时联系厂家或驻地办, 并以书面形式发送售后服务申请单到我司处理。
